標(biāo)題：鑄件在光學(xué)顯微鏡下球狀石墨的特點有哪些
信息分類:站內(nèi)新聞
作者:yiyi發(fā)布
時間:2013-12-14 1:13:19
將本頁加入收藏
下一篇：截面鑄件團片狀石墨金相顯微鏡下觀察有哪些特征
上一篇：金相定量分析需多次重復(fù)測量-圖像分析技術(shù)幫忙
點擊查看產(chǎn)品參數(shù)和報價--丨--
---
---
---
正文:
鑄件在光學(xué)顯微鏡下球狀石墨的特點有哪些
稀土鎂球墨鑄鐵(球墨鑄鐵以一下簡稱球鐵)的石墨形態(tài)，
常見的有六種，
包括:球狀、團狀、團片狀、厚片狀、開花狀和枝晶狀等;
隨著化學(xué)成分、工藝條件等的變化而變動
什么是球狀石墨

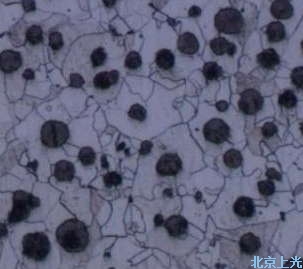

這是一種最理想的石墨，如圖1所示。與純鎂處理比較，
加入稀土后，除小件、薄壁鑄件以及采用包外孕育工藝澆鑄的鑄件
外，一般不易獲得全部的球狀石墨。
球狀石墨的光學(xué)性能;顯微鏡低倍時，近似球狀;高倍時，是一個邊
數(shù)不多的多邊形。典型的球狀石墨，在明場下，呈輻射狀，結(jié)構(gòu)清
當(dāng)鑄件愈薄、石墨愈小時，球狀石墨的外形就愈圓整。
另外，還有雙球狀、多球堆積狀等形態(tài)，都可歸于球狀石墨的范圍
要獲得球狀石墨，必須控制孕育處理、球化處理、原鐵水的化
學(xué)成分、澆注溫度、停留時間和冷卻速度等各種條件。
其中，前兩項是主要的。一般說來，在正常的孕育強度下，中小型鑄件
中殘余鎂量為0.03-0.06%多和殘余稀土量為0.02 -0.04%時，形成球
狀石墨的可能性較大。
出自http://www.bjsgyq.com/北京顯微鏡百科
特別聲明：本文出自北京上光儀器有限公司-未經(jīng)允許請勿轉(zhuǎn)載，本文地址：http://www.bjsgyq.com/news/5012.html
北京地區(qū)金相顯微鏡專業(yè)的供應(yīng)商
北京地區(qū)金相顯微鏡專業(yè)的供應(yīng)商
