炭黑分散測定儀 TH-150詳細介紹

炭黑分散測定儀 TH-150(46500)

■產品簡介：

TH-150型炭黑分析儀，是結合偏光顯微鏡和熔點加熱臺，配備炭黑分析軟件研發而出的一款利用顯微圖像法測量聚烯烴管材、管件和混配料中顏料或炭黑分散性的一款專用設備，此炭黑分析軟件是我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點。軟件采用數字?jǐn)z像頭對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊分析按鈕就可以自動得出圖像里的任意顆粒的數據，測量方便，減少了人為誤差，大大提高了測量精度，可使企業質量控制的更準確，提高企業質量管理水平和對外形象，是企業對產品質量監控的有效工具。這些行業包括：研究所，大學實驗室及廠家實驗室。

■軟件特點：

*本系統符合GB/T 18251-2000中華人民共和國國家技術規范標準。

*本系統對聚烯烴管材、管件和混配料中顏料或炭黑分散的檢定顯微圖像分析。

*本系統可開具國家級計量證書，保證測量系統的精確度和有效度。

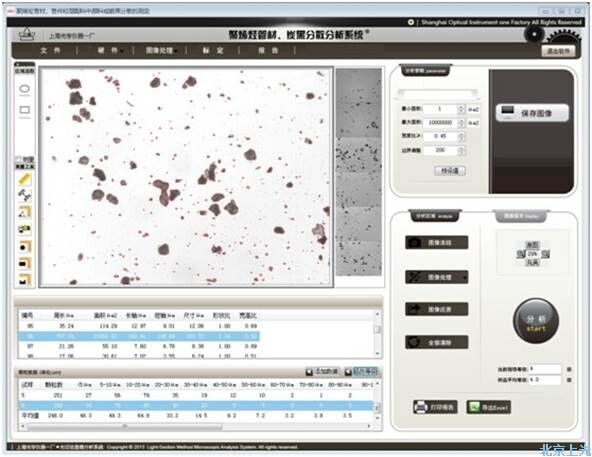

■軟件功能：

1.  軟件配備高清低噪度數字相機,能拍攝高質量圖片。

2.  軟件有強大的數據處理功能，軟件以國家檢驗標準為依據，可根據需要，選擇檢驗項目，在軟件的幫助下，軟件可以對所攝顆粒圖像進行分析，并給出有效物編號，周長，直徑，圓度，面積，內容物數密度，有效物數目，有效物面積，有效物面積，有效物面積百分比，有效物數密度等幾十種參數數據，并可以講數據輸出導入EXCEL表格，對攝像的顆粒進行編號對應表格里的顆粒編號。

3.  軟件可針對從小到大的顆粒進行分類，并標注出在每個分類段里的顆粒數量，面積，和百分比等數據。

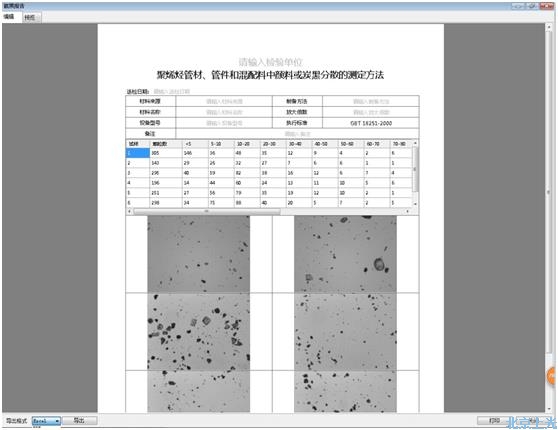

4.  軟件自動生成EXCEL表格測試報告，以便保存并以后使用。

■儀器參數：

一、偏光顯微鏡

1.目鏡

　廣視場目鏡10×/22mm

　網格目鏡10×/20mm

　十字目鏡10×/20mm

　分劃目鏡10×/20mm

2.無限遠平場消色無應力物鏡

　放大倍數：4X、10X、20X、40X、60X

　數值孔徑(NA):0.10、0.25、0.40、0.65、0.85

　工作距離: 37.5、7.31、8.71、0.66、0.26

3.總放大倍數：40×、100×、200×、400×、600×

4.轉換器：四孔可調中心

5.旋轉平臺

  平臺尺寸：Φ172mm

  移動范圍：360°

6.聚光鏡：N. A.1.30搖擺式阿貝聚光鏡帶可變光欄

7.濾色片：插板式濾色片（綠、藍、中性）

8.補色器：石膏λ片，云母1/4λ片、石英楔子

9.調焦：粗、微動同軸調焦，采用齒輪齒條傳動機構 微動格 值0.002mm

10.光源

　 上照明：鹵素?zé)?span>12V/30W， AC85V-230V, 亮度可調節

 　下照明：鹵素?zé)?span>12V/30W， AC85V-230V, 亮度可調節

二、熔點儀

1.輸入電源：交流220V ±10﹪  45-60HZ
2.熱臺加熱工作電源：直流24V   1.5A
3.攻   耗： 75W
4.溫度范圍： 室溫—400℃
5.熱臺外體最高溫度：當熱體400℃；室溫25℃時≤70℃
6.熱體最大載物重量：200克
7.工作方式：連續
8.測量精度：全范圍≤±0.3﹪
9.系統波動度：±1℃
10.最大升溫速度（MAX位）：室溫—100℃≤40秒
11.可設置最慢升溫速度： 36秒/℃，達400℃時間：4小時
12.可設置升溫速度范圍： MAX—36秒/℃
13.即刻恒溫響應時間： ≤0.01秒
14.工作臺外形尺寸：Φ110mm ，厚度：12mm
15.工作臺工作面尺寸：Φ30mm分別有透射光和反射光兩種
16.重 量： 7.6Kg
17.外包裝尺寸： 360×215×365mm

■儀器成套性：

1.偏光顯微鏡：1臺

2.觀察鏡筒：1只

3.無限遠平場消色無應力物鏡：4×、10×、20×、40×、60× ：各1只

  無限遠平場消色差無應力金相物鏡：40×、60×：各1只

4.10X目鏡：2只

5.10X分劃、十字、網格目鏡：各1只

6.石膏λ試片：1件

7.云母 1/4λ試片：1件

8.石英楔子：1件

9.0.01 毫米測微尺：1片

10.藍色濾色片：1片

11.調節手柄：2只

12.垂直照明：1套

13.備用燈泡：2只

14.偏光熔點熱臺：1臺

15.適配鏡0.5X：1只

16.數字?jǐn)z像頭YH-3001：1只

17.炭黑分析軟件：1套

18.測微尺C1：1塊
